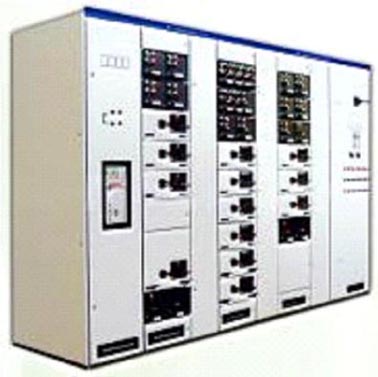

高低压电器成套实训平台是根据《配电技术》、《继电保护技术》、《建筑供配电》等课程教学内容，结合实际配电系统而设计的实训教学设备。低压供配电技术成套实训设备含多种GCK低压电气控制柜组成多种配电线路，0.4 KV电压等级的配电柜。改变了屏式演试模式，贴近工程现场。
    采用柜式供配电系统，可以使学生建立起良好的职业习惯，全面掌握安全操作要领。低压供配电技术成套实训设备适用于电力、电气、自动化、建筑电气、工民建等电专业及非电专实训教学。

一    设备特点
实训设备需采用牵引供变电系统常用固定式封闭开关柜作为学生实训用开关柜，开关柜采用工业级设备，符合国家相关标准。实训设备需能够开设多种高压成套设备的安装、接线、调试、操作等方面的实验。
二、技术要求
1  实验设备包括计量柜、进线柜、电压互感器柜、出线柜、母排、大功率阻感性负载，投标方需提供设备一次主接线图、元件配置清单、设备外观设计图和设备实物图。完成双电源供电的配电，符合相关技术标准。包含应急电源：采用双CPU控制（DSP或者ARM），使用STM32系列，逆变器可在并网、离网工作模式之间切换。5个LED指示灯，OLED液晶显示（尺寸45*25），DC输入电压：Vpv 24VDC，带反极性保护，交流180-260V输出，频率45—53HZ。1KW功率。提供源代码，提供全方位保护。
2  固定式封闭开关柜符合需符合以下标准
（1）符合标准
GB3906-2006  《3-35kV交流金属封闭开关设备》
GB11022-99   《高压开关设备通用技术条件》
IEC60298     《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》
DL404-97     《户内交流高压开关柜订货技术条件》
（2）使用环境条件
周围空气温度 上限：+40℃、下限：-10℃
相对环境温度：日平均不大于95％，月平均不大于90％
地震：烈度不超过8度
周围空气不受腐蚀性或可燃气体，水蒸气等明显污染
无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1类要求
（3）使用环境条件
额定电压(KV)  3.6／7.2／12KV
工频耐受电压(KV)  42(1min)
冲击耐受电压(KV)  75
额定频率　50Hz
额定电流(A)  630-2500
额定热稳定电流(KA 4S)  20-31.5
额定动稳定电流(KA)  50-80
额定短路开断电流(KA)  20-31.5
额定短路关合电流(KA)  50-80
分合闸和辅助回路的额定电压(V)：直流24，36，48，60，110，220，交流110，220
防护等级　IP2X
3   高压开关柜主要元件配置
（1）真空断路器：VS1-630A
（2）电流互感器（特制）：LZJC-12 100/5 (5/5)
（3）五防机构，带电显示器，表计、按钮、指示灯、端子、绝缘子等附件
（4）铜排：TYM 80×8
（5）屏尺寸：宽×深×高：800×1500×2300 mm
（6）带电显示仪（特制)：DXN-T，带电400V，显示10kV
（7）智能表：100V ，5A  带通讯功能
4   特殊要求： 10kV高压开关柜一次主电路接入低压电，表计电压、电流、功率、带电显示仪、通讯数据等能按10kV电压下的实际情况显示对应回路参数，电流互感器和电压互感器等电气设备的外形尺寸与10kV电压等级设备的完全一致。
5  部分仪表要求：柜装智能交流电流表，它具有通信接口、手动自动量程。采用的是工业级柜装48mm*96mm，精度：0.5级。显示分为三档位，具体情况如下：5A档位：4999，显示单位：mA；1000mA档位：999.9(带1个小数点)，显示单位：mA；100mA档位：99.99(带2个小数点)，显示单位：mA。采用透明面板设计。精确度：±0.5%读数+5个字。显示：6位红色数码管显示。输入信号：AC 0-5A，最大值显示4999mA。量程：100mA/1A/5A量程自动切换。工作温度范围：0℃～+50℃。供电电源：AC 220V±10%，最大电流50mA。安装开孔尺寸：43mm×91mm。封装：塑料外壳。功能：RS-485接口ModBus通信、超量程显示“OL”提示。
6 实训系统创新手机应用云平台模块
本平台将物联网技术运用于信息技术并将数据上传至云平台，进行海量数据存储，并提供丰富的数据分析工具方便更加准确的掌握数据与分析数据。手机可以检测各开关柜设备的开关状态，能够进行远程开关提醒。本平台可实现以下几个功能：
1、数据云系统上传
2、手机app数据查询
3、历史数据查询
4、数据分析统计
5、新浪微博报警
6、微信反向控制
